Plisséhordeur Unilux

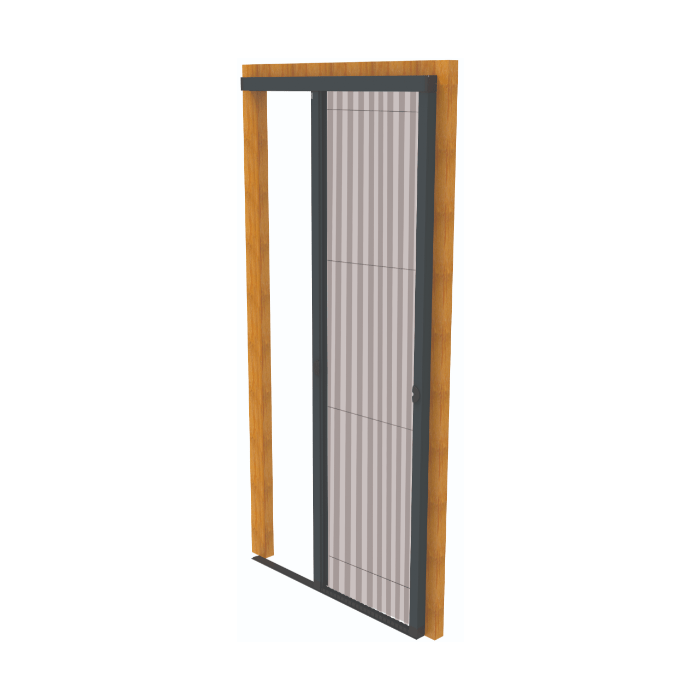

Plisséhordeur: Unilux Plisséfit Easy

De Plisséfit Easy is een duurzame hordeur, met een lichte bediening en een lage ondergeleider, die gemaakt wordt met aluminium geëxtrudeerde profielen.
Gemaakt met zwart PPP gaas dat een uv-bestendige poedercoat laag heeft en beter inzicht geeft.

Ook wordt de Plisséfit Easy voorzien van een Twistlock, waardoor het gaas beter in vorm blijft en wordt voorkomen dat het gaas de cassette open drukt.

Bestel de Plisséfit Easy op maat tegen onwaarschijnlijk lage prijzen!

Vragen over Plisséfit

Meethulp Plisséfit Easy

Dit is een technisch product, wij adviseren om gebruik te maken van onze meet/montage service.

In onze uitgebreide meethulp treft u informatie over het inmeten van de Plisséfit:

Meetinstructie plissefit Easy

Meetinstructie plissefit Easy video

Zoekt u verdere ondersteuning? Neem gerust contact op met onze productspecialisten.

Dit is een technisch product, wij adviseren om gebruik te maken van onze meet/montage service.

Klik op onderstaande links voor de montage handleiding en instrcutie video voor uw plisséfit Easy:

Montage instructie video

Maakt u liever gebruik van de MAATSTUDIO montageservice? Klik dan hier

Dit is een technisch product, wij adviseren om gebruik te maken van onze meet/montage service.

Plaatsbepaling:
De Plisséfit Easy kan zowel ‘in-’ als ‘op-de-dag’ geplaatst worden.

Maat nemen:
In-de-dag:
Meet de dagmaten, doe dit in zowel de breedte als de hoogte op meerdere punten.

Dit om er zeker van te zijn dat de deur die u gaat bestellen op de juiste maat geleverd wordt.

‘Op-de-dag’:
Dagmaat hoogte (laagste maat vanaf onderzijde ondergeleider) + 54mm.

Dagmaat breedte + minimaal 65 mm en maximaal 80 mm.
Optioneel is een hoek 20/50 te bestellen voor ‘op-de-dag’ montage van de ondergeleider.

  Montage:
Op-de-dag

1. Maak indien nodig de ondergeleider, bovengeleider en het ‘op-de-dag’ montageprofiel op de juiste maat -5 mm i.v.m. speling.
2. Monteer de afdekkapjes (C) aan de bovengeleider (A) en de afdekkapjes (D) aan het montageprofiel (B) en schroef deze met de bijgeleverde schroefjes (2.9 x 9.5) handvast. Links en Rechts.

Let op: Zorg dat de inkeping van het afdekkapje (D) naar beneden gemonteerd zit, zie detailtekening.

3. Monteer het ‘op-de-dag’ montageprofiel (B) op het kozijn. Let hierbij op dat de bovenkant van het ‘op-de-dag’ montageprofiel gemonteerd wordt op een hoogte van “de lengte van de Plisséfit/cassette” plus minimaal 8 mm en maximaal 25,5 mm i.v.m. de juiste speling in de bovengeleider.

4. Klik de bovengeleider (A) in het ‘op-de-dag’ montageprofiel (B).

5. Haal de beschermfolie van de bijgeleverde montageclips (E) af (5a). Plaats de Plisséfit in de bovengeleider (5b). Zorg dat de deur hierbij op de grond blijft en duw hem stevig tegen het stofvrije en ontvette kozijn.



6. Schuif de Plisséfit iets omhoog en plaats deondergeleider: indien dendergeleider ‘op-de-dag’ gemonteerd dient te worden, plaats dan eerst een hoekprofiel 20/50 (optie). Plak daarna de ondergeleider hierop.

10. Kort het bovenste opvulplaatje (F): gemeten maat (stap 5) -3 mm (i.v.m. speling). Schuif de beide opvulkapjes boven (F) en onder (G) in het montageprofiel. Plaats de Plisséfit weerop de montageclips, op dezelfde wijze als bij stap 5.

11. Plaats bij Dubbele Plisséfits ALTIJD de tussenstop.

In-de-dag

1. Maak indien nodig de ondergeleider en bovengeleider op maat, als u gebruik wil maken van de afdekkapjes – 5 mm i.v.m. speling. Schroef de bovengeleider vervolgens in het kozijn met de bijgeleverde schroefjes (3.5 x 16).

2. Klik de bijgeleverde montageclips in het montageprofiel.

3. Plak de ondergeleider op het kozijn.

4. Haal de beschermfolie van de montage clips af. Plaats de Plisséfit tussen de oven- en ondergeleider.

Zorg dat de deur hierbij op de ondergeleider blijft en duw hem stevig tegen het stofvrije en ontvette kozijn.

5. Verwijder de Plisséfit weer door aan onder- of bovenzijde los te trekken. Zo blijven de bijgeleverde montageclips op het kozijn geplakt. Schroef de montageclips vast met de schroefjes (3.5 x 16).

6. Plaats de kunststof opvulplaatjes onder en boven op het montageprofiel en plaats de Plisséfitweer op de montageclips.
